PROJETO BAÍAS DO BRASIL
PORTO DO AÇU– RJ
Agosto/2019 – Rio de Janeiro
PROJETO BAÍAS DO BRASIL
PORTO DO AÇU – RJ
EQUIPE TÉCNICA
Alexander Kataoka Ishikawa | alexishikawa@oceanica.ufrj.br |
Eng. Naval, Mestrando em Eng. Oceânica | |
Andreia Monteiro Queima | andreiamqueima@gmail.com |
Oceanógrafa, M.Sc. em Sis. Costeiros e Oceânicos, D.Sc. em Eng. Oceânica | |
Patricia Auler Rosman | patrosman@gmail.com |
Analista de Sistemas, M.Sc em Eng. de Sistemas | |
Paulo Cesar Colonna Rosman (Coordenador) | pccrosman@ufrj.br |
Eng. Civil, M.Sc. em Eng. Oceânica, Ph.D. em Eng. Costeira |
2 Objetivos e contexto do projeto
2.1Sobre as modelagens deste relatório e outras
3Características da área de estudo
4.1Definição do domínio de interesse
4.4Rugosidade equivalente de fundo
6.7Calibração das elevações dos níveis de água
8Modelo de transporte Euleriano
9Modelo de transporte de sedimentos coesivos
10.1Hidrodinâmico acoplado com efeitos de ondas locais
Lista de Figuras
Lista de Tabelas
Notas:
1. Sobre ponto decimal: Embora no Brasil adote-se a vírgula decimal, é usual em modelagem geofísica adotar-se ponto decimal. O uso de virgula decimal cria dificuldades na importação e troca de dados em bases internacionais. Por esta razão, neste relatório e em todas as modelagens descritas adota-se ponto decimal. Recomenda-se ao interessado em aplicações de modelagem hidrodinâmica ambiental usar ponto decimal.
2. Sobre dados dos modelos: a base de dados do SisBaHia® de cada modelo contêm todos os dados utilizados nas modelagens apresentadas. Os dados podem ser extraídos e utilizados para outras finalidades. Abrindo a base de dados no SisBaHia®, basta clicar com botão direito em uma tabela de dados e escolher copiar tabela, depois pode colar no aplicativo que desejar.
1Identificação
2Objetivos e contexto do projeto
Este trabalho faz parte do Projeto Baías do Brasil, que objetiva disponibilizar bases de dados e mapas necessários para que o interessado possa iniciar trabalhos de modelagem. Objetiva-se assim, facilitar e estimular aplicações de modelagem computacional em análises de hidrodinâ-mica ambiental em diferentes corpos hídricos do Brasil.2.1Sobre as modelagens deste relatório e outras
Neste relatório, descreve-se o desenvolvimento de modelagens computacionais através do SisBaHiA® - Sistema Base de Hidrodinâmica Ambiental, em um estudo da circulação hidrodinâmica na Lagoa dos Patos, RS, incluindo análise de tempos hidráulicos característicos, como tempos de taxas de renovação e idade da água. Embora apenas casos simples de Modelos Hidrodinâmico e de Transporte Euleriano do SisBaHiA® estejam exemplificados, o interessado pode desenvolver outros modelos a partir da base de dados disponibilizada, como descrito na Ref. Técnica do SisBaHiA® , v. ROSMAN (2018):
Dependendo dos efeitos incluídos na modelagem hidrodinâmica, outros modelos podem ser acoplados. Seguimos a reproduzir a introdução do Capítulo 3 da Ref. Técnica do SisBaHia® , v. ROSMAN (2018), sobre a aplicação e acoplamento dos modelos:
As seguintes opções são possíveis, envolvendo acoplamento ou não entre os modelos. Quando modelos rodam acoplados são interdependentes. Note que em todos os casos abaixo MH significa modelo hidrodinâmico com ou sem efeitos de ondas de curto período (MGO e/ou MPO):
Vale destacar que no SisBaHia® pode-se rodar de modo acoplado MH + MGO + MPO + MQA(Salinidade) + MQA(Temperatura) + MS(não-coesivos) + MS(coesivos). Neste caso, os modelos sentem efeitos uns dos outros, pois são interdependentes.
Em qualquer dos casos, outras análises envolvendo aspectos de qualidade de água ou transporte de sedimentos a serem modeladas com um MQA ou um MS podem ser feitas de modo desacoplado. Nestes casos, os MQA e MS serão modelos clientes vinculados a um MH e só podem rodar depois de obtidos os resultados do MH vinculante.
O Modelo Hidrodinâmico do SisBaHia® é chamado de FIST3D (filtered in space and time 3D)Rosman, P.C.C. – Modeling Shallow Water Bodies via Filtering Techniques. Ph.D. thesis Civil Engineering Department, Massachusetts Institute of Technology, 1987 . Trata-se de um eficiente modelo numérico hidrodinâmico, tridimensional, para escoamentos homogêneos e de grande escala. O modelo é composto por dois módulos:
Em modelagens hidrodinâmicas 3D, os dois módulos funcionam acoplados e são interdependentes. O módulo 2DH pode ser executado como um módulo independente, se o modelador desejar apenas valores promediados na vertical. Entretanto, como já mencionado, se um campo de escoamento 3D for desejado, existem duas opções disponíveis, e ambas são acopladas ao módulo 2DH:
Em ambos os casos os gradientes de elevação da superfície e as tensões de atrito no fundo acoplam os dois módulos, sendo que um acoplamento adicional é garantido ao se forçar que as velocidades médias na vertical sejam iguais em ambos os módulos. O módulo 3D utiliza as elevações da superfície livre obtidas no módulo 2DH. Em sequência, o módulo 2DH utiliza as tensões de atrito no fundo obtidas dos perfis verticais de velocidade calculadas no módulo 3D.
No caso da opção estritamente numérica, (a), os perfis de velocidades calculados no módulo 3D são integrados na vertical e comparados com as velocidades 2DH obtidas no módulo 2DH. Caso necessário, os perfis de velocidade 3D são ajustados de modo a fazer coincidir as velocidades médias na vertical nos dois módulos.
3Características da área de estudo

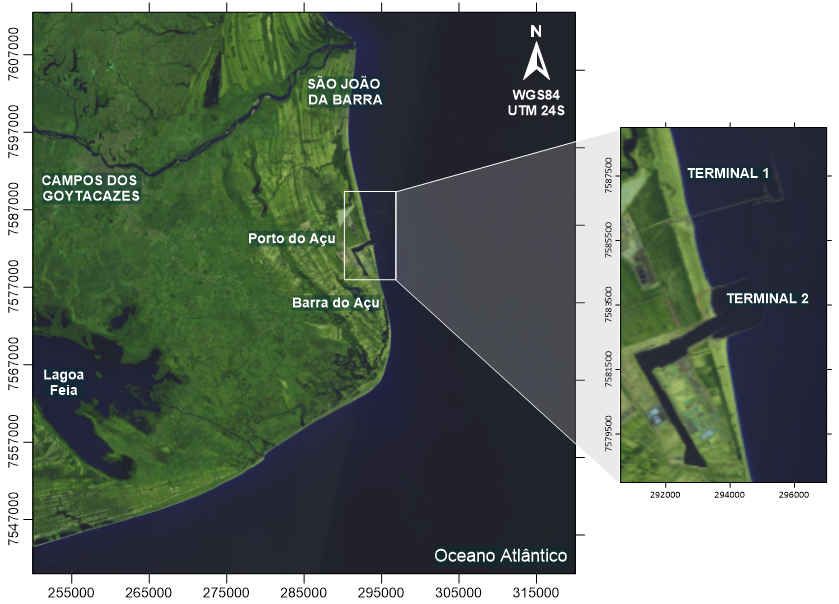

Considerado como um importante complexo portuário no Brasil, o Porto do Açu, v. Figura 1, encontra-se no município de São João da Barra, norte do Estado do Rio de Janeiro, cujas coordenadas geográficas são aproximadamente: 21°50’ Sul e 41° Oeste. Sua localização é bem estratégica para a indústria de óleo e gás, devido a sua proximidade das Bacias de Campos e do Espírito Santo.
Este porto é subdividido em duas grandes áreas denominadas:
Neste contexto, estudos sobre a circulação hidrodinâmica e taxa de renovação da água podem auxiliar na definição de áreas críticas de poluição, onde as condições naturais de circulação hidrodinâmica não são suficientes para diluir ou dispersar eventual poluição recebida. No caso do Porto do Açu, também é realizado o estudo de transporte de sedimentos coesivos, provenientes das vazões fluviais, em especial da foz do Rio Paraíba do Sul, para avaliar possível sedimentação nos canais de navegação.
4Modelagem Digital do Terreno
O primeiro passo para análises de hidrodinâmica ambiental em uma região é a modelagem digital do terreno. Essa etapa, no contexto de modelagem, inclui a definição do domínio de interesse, discretização desse domínio e caracterização do terreno com dados de batimetria e rugosidade de fundo. Nos itens a seguir, descreve-se o que foi feito para o domínio do Porto do Açu.
4.1Definição do domínio de interesse

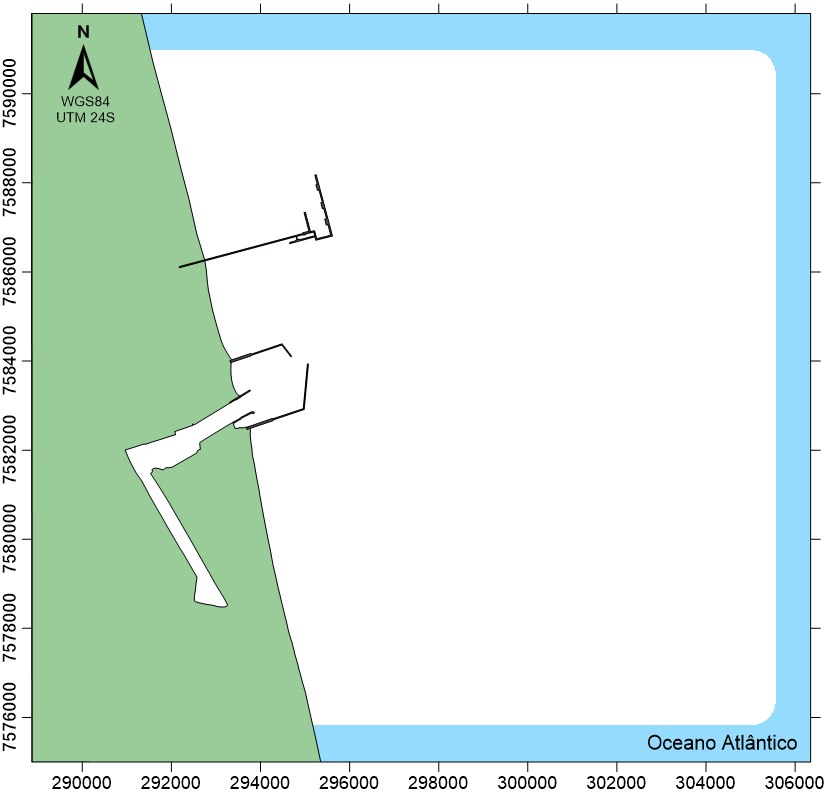

A definição do domínio de modelagem compreende a etapa inicial de construção do modelo. Esse domínio é limitado por contornos terrestres e abertos. Em geral contornos abertos têm fluxo livre, mas níveis especificados, e usualmente delimitam o encontro da massa de água modelada com a massa de água exterior.
O contorno de terra representa as margens da praia do Porto do Açu e as bordas das estruturas fixas, molhes e quebra-mares que estão dentro do domínio de modelagem. Já o contorno de água delimita o domínio de modelagem não prescrito pelo contorno físico. O alcance de ambos contornos devem ser pensados de acordo com o interesse específico de cada modelagem. Os efeitos no escoamento causados pelas estruturas da ponte de acesso e a ponte de minérios do T1 foram inseridos sem considera-los como contorno de terra, como será descrito na seção 6.4.
No caso do porto exemplificado, ambos os contornos foram definidos a partir de imagens do Google Earth do dia 03/04/2018, e foram unidos e redesenhados usando o programa Surfer, constituindo o mapa base para este estudo, cf. Figura 2. Na figura, o mapa ficou propositalmente maior que o domínio, de modo a facilitar a localização e ter espaço para incluir escalas e outras informações usuais em mapas para relatórios técnicos.
4.2Malha de discretização

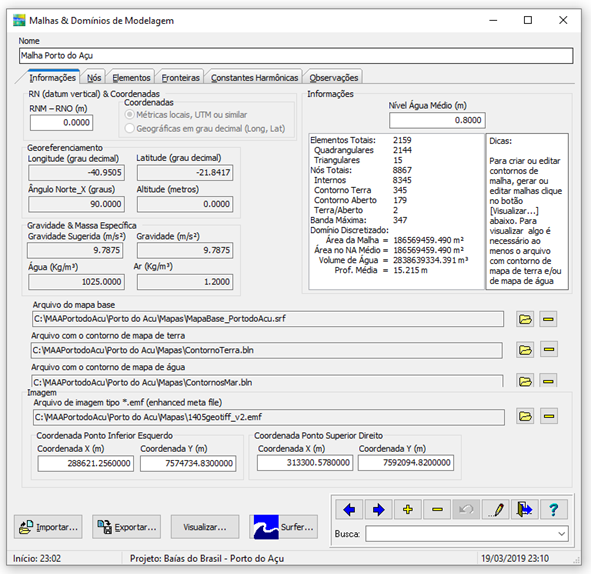

Após exportar o mapa base e seus respectivos contornos para o SisBaHiA®, foi confeccionada a malha de elementos finitos utilizada na discretização do domínio espacial do modelo, Figura 3. A malha do domínio resultou em 2159 elementos totais, sendo 2144 elementos quadrangulares e 15 triangulares, e contendo um total de 8867 nós de cálculo, como mostra o quadro de informações na tela inicial do item “Malhas & Domínios de Modelagem”, Figura 4. Esta tela reúne estas informações assim que a malha é criada no item “Modelagem” encontrado no canto superior direito da tela inicial do SisBaHiA®.
4.3Batimetria
Os dados de batimetria do Porto do Açu adotados provem de cartas náuticas da DHN ¬ Diretoria de Hidrografia e Navegação da Marinha do Brasil, disponíveis na página https://www.marinha.mil.br/chm/dados-do-segnav/cartas-raster. Especificamente, da carta náutica Porto do Açu no 1405 (escala 1:50.000), editada e atualizada pela DHN a partir de levantamentos batimétricos de 2012, 2015, 2017, 2018.-2015 e 2012. Vale ressaltar que o canal de acesso e a bacia de evolução do T1 foram considerados como dragados a 20.5m (conforme apresentado nesta carta náutica). Porém, de acordo a página do porto https://portodoacu.com.br/sobre-o-porto/porto-do-acu/, em 2018 , o T1 possui um canal mais aprofundado de 25m.
Os dados de batimetria foram reunidos e organizados para serem posteriormente interpolados através do SisBaHiA®, que utiliza o programa Surfer para esta pelo método Kriging. O mapa com as batimetrias resultantes para o domínio de modelagem está disposto na Figura 5. Os dados interpolados de batimetria utilizados na modelagem podem ser extraídos acessando a base de dados no SisBaHiA® em Malha & Domínios de Modelagem na aba Nós, e clicando posteriormente com o botão direito na tabela mostrada na Figura 6.
4.4Rugosidade equivalente de fundo
A tensão de atrito no fundo depende da amplitude da rugosidade equivalente de fundo que é determinada em função da natureza do sedimento do fundo da área a ser modelada. Os valores desta rugosidade devem ser dados ao modelo hidrodinâmico em todo seu domínio. Estes são adotados através de uma aproximação seguindo os valores sugeridos por ABBOTT e BASCO (1989) adaptado na Ref. Técnica do SisBaHiA®, v. ROSMAN (2018), como mostrado na Tabela 1.
Para este projeto foi considerado que em todo domínio de modelagem haveria predominância de areias médias. Tendo em vista essa natureza do sedimento do fundo, foi adotado o valor de rugosidade equivalente de fundo de 0,025m para todos os nós do domínio.
Os dados interpolados de rugosidade equivalente de fundo utilizados na modelagem podem ser extraídos acessando a base de dados no SisBaHiA® em Malha & Domínios de Modelagem na aba Nós, e clicando posteriormente com o botão direito na tabela mostrada na Figura 6.
5Modelos desenvolvidos
Os modelos desenvolvidos para modelagem da hidrodinâmica, transporte de sedimentos e de aspectos de qualidade de água no Porto do Açufazem parte do SisBaHiA® - Sistema Base de Hidrodinâmica Ambiental. O SisBaHiA® encontra-se continuamente sendo ampliado e aperfeiçoado na COPPE/UFRJ desde 1987, através de várias teses de mestrado e doutorado, além de projetos de pesquisa envolvendo modelagem de corpos de água naturais. Maiores detalhes sobre o SisBaHiA® podem ser obtidos no site www.sisbahia.coppe.ufrj.br. Os modelos adota-dos nesse projeto são:
6Modelo Hidrodinâmico
O Modelo Hidrodinâmico é utilizado para obter os padrões de circulação hidrodinâmica para corpos de água naturais. Para o caso do Porto do Açu, foram considerados os efeitos de ondas geradas por vento através do acoplamento do Modelo Hidrodinâmico com o Modelo de Geração de Ondas, ambos do SisBaHiA®. Este acoplamento tem como objetivo simular as tensões no fundo geradas por ondas na região dinâmica da praia, onde o transporte de sedimentos é mais significativo. Em simulações morfodinâmicas, que não são tratadas neste exemplo, é mais usual se usar acoplamento do MH com Modelos de Propagação de Ondas geradas fora do domínio de modelagem.
6.1Cenários de Modelagem
Para uma melhor caracterização da hidrodinâmica e da renovação dos corpos de águas naturais, é interessante apresentar análises com diferenças sazonais que consideram diferentes padrões de ventos, marés e descargas fluviais. Sendo assim, foram propostos dois cenários de simulação. O primeiro cenário proposto foi janeiro de 2018, representativo de verão, e o segundo cenário foi agosto de 2018, representativo de inverno. O ano escolhido está de acordo com a disponibilidade de dados mais recentes.

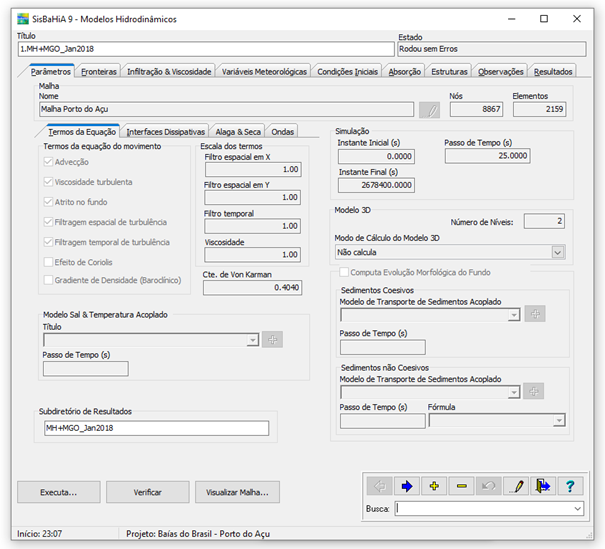

A Figura 7 mostra a tela inicial do modelo hidrodinâmico do SisBaHiA® com as configurações iniciais da simulação de janeiro, sendo as mesmas aplicadas para o modelo de agosto. O passo a passo para a montagem de um modelo está presente nos próximos itens de forma simplificada. Para maiores detalhes nesta montagem e também especificações de ferramentas presentes neste modelo acesse o link: http://www.sisbahia.coppe.ufrj.br/ManualSisbahia.htm, do “Manual do Usuário do SisBaHiA®>.
6.2Dados oceanográficos
Os itens a seguir descrevem os dados oceanográficos inseridos no modelo bem como explica a metodologia utilizada para a melhor representação da hidrodinâmica no domínio de modelagem.
6.2.1Marés
A maré inserida na fronteira aberta foi a combinação da maré astronômica com a maré meteorológica representativa do domínio de modelagem para os cenários considerados, janeiro de 2018 e agosto de 2018.
A maré astronômica utilizada foi gerada a partir das constantes harmônicas obtidas por meio do módulo Análise & Previsão de Marés do SisBaHiA.Tal módulo utilizou os dados de elevação disponíveis, medidos em uma estação de medição próxima do T1, durante o período de um ano inteiro, de setembro de 2012 a agosto de 2013. A Tabela 2 mostra as constantes harmônicas atuantes na região do porto que foram inseridas na fronteira aberta do domínio de modelagem.
Os dados de maré meteorológica foram obtidos através da plataforma de reanálise HYCOM (www.hycom.org), que proporcionou dados médios diários da elevação, que para a região sul-sudeste do Brasil, estão associados à maré meteorológica. Foram obtidas séries para os dois cenários modelados, referentes a janeiro e agosto de 2018. Os dados são facilmente extraídos usando uma das ferramentas do SisBaHiA®, como ilustra a Figura8.

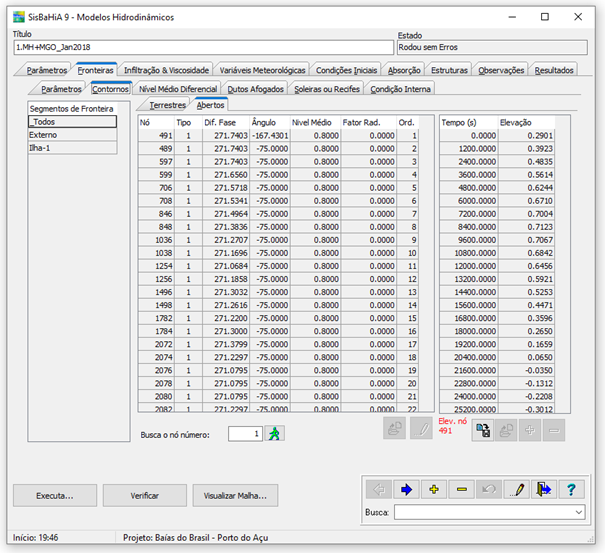

A condição de elevação para nó da fronteira aberta foi calculada somando a maré meteorológica e a maré astronômica. Aplicou-se também uma defasagem a cada nó da fronteira aberta calculada de acordo com as coordenadas de cada ponto da fronteira aberta. A Figura 9 mostra onde estas informações são adicionadas ao modelo hidrodinâmico no SisBaHiA®.

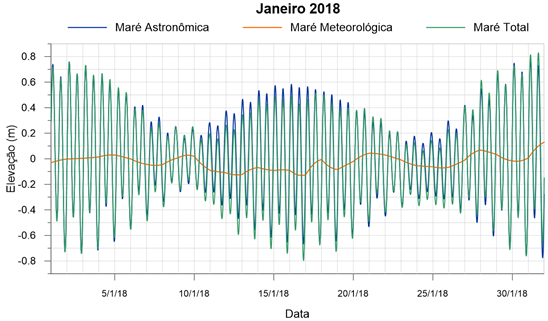

Na Figura 10 e na Figura 11 estão as séries de elevação das marés astronômica, meteorológica e a condição na fronteira aberta, resultado da soma das duas anteriores para os meses de janeiro e agosto de 2018, respetivamente.
Para extrair os dados de elevação fornecidos na fronteira aberta nesta modelagem, basta abrir a base de dados no SisBaHiA®, acessar o Modelo Hidrodinâmico de Janeiro ou Agosto na aba Fronteiras\Contornos\Aberto, e clicar com o botão direito na tabela de Tempo(s) e Elevação mostrada na Figura 9.
6.2.2Correntes costeiras longitudinais - Nível Médio Diferencial
As correntes longitudinais costeiras de direção norte-sul que estão presentes na costa norte do estado do Rio de Janeiro, e influenciam o padrão de correntes na região do Porto do Açu, foram introduzidas na modelagem através de uma ferramenta do SisBaHiA® denominada Nível Médio Diferencial (NMD).
A metodologia desta ferramenta consiste em colocar uma série temporal forçante que gera estas correntes residuais. Conhecendo previamente o valor máximo das correntes e a direção delas, é necessário definir um eixo pivô pelo qual estas correntes se direcionam e calibrar a série geradora de correntes para que os valores máximos das correntes geradas não superem os valores máximos de corrente conhecidos.A Figura12 mostra a aba do NMD, onde são adicionadas as informações necessárias para a simulação destas correntes.
Portanto, outra condição de fronteira inserida ao domínio de modelagem foi a série de valores do nível médio diferencial da região. As séries de valores utilizada para gerar as correntes longitudinais corresponderam aos valores de elevação associados a eventos meteorológicos que representam os dados de elevação obtidos através da plataforma HYCOM, para os meses de janeiro e agosto de 2018, mostrados nas Figura 10 e Figura 11 respetivamente. Estas correntes fluem de forma cíclica, seguindo os eventos meteorológicos característicos de verão e inverno e possuem direção paralela à costa, ou seja, de norte-sul.
Para extrair os dados de correntes costeiras inseridos na fronteira aberta nesta modelagem, basta abrir a base de dados no SisBaHiA®, acessar o Modelo Hidrodinâmico de Janeiro ou Agosto na aba Fronteiras\Nível Médio Diferencial, e clicar com o botão direito na tabela de Tempo(s) e Valor mostrada na Figura 12.
6.3Dados hidro-meteorológicos
Este item reúne dados sobre vazões e ventos inseridos para a modelagem hidrodinâmica e suas respectivas fontes e metodologia aplicada.
6.3.1Ventos
A tensão de atrito do vento na superfície livre é calculada pelo modelo quando se prescreve valores de velocidades em estações localizadas sobre o domínio de modelagem, e o modelo interpola valores de direção e intensidade dos ventos para cada nó da malha. Com o objetivo de introduzir na modelagem um vento variável no tempo e variado no espaço, adotou-se séries temporais de seis estações, como mostra a tela do SisBaHiA® na Figura 13. As estações, ilustradas na Figura 14, possuem séries temporais de intensidade de velocidade e direção para o tempo total de simulação.
Os dados de ventos utilizados neste trabalho são dados de reanálise disponibilizados pelo site http://apps.ecmwf.int/datasets/data/interim-full-daily/levtype=sfc/, do ECMWF – European Comunity Medium scale Weather Forecast. As séries temporais obtidas contem valores a cada seis horas de velocidades das componentes Leste (U) e Norte(V) dos ventos. Repare na Figura 13, que os dados inseridos no modelo estão na forma de intensidade e azimute. O formato de entrada no modelo pode ser dessa forma, ou com intensidade de velocidade e direção dada pelo ângulo com o eixo Leste-Oeste (x). A conversão dos formatos de dados foram realizadas através de ferramentas de conversão do SisBaHiA®.

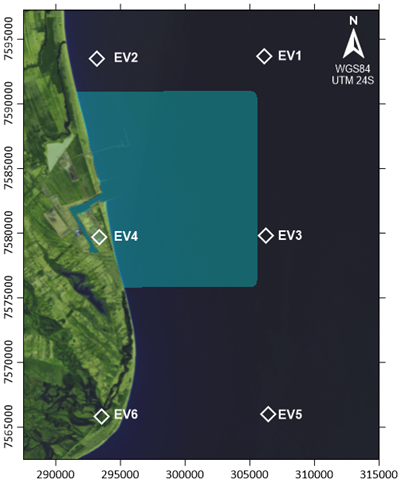

Para extrair os dados de vento inseridos na modelagem nas estações definidas na Figura 14, basta abrir a base de dados no SisBaHiA®, acessar o Modelo Hidrodinâmico de Janeiro ou Agosto na aba Variáveis Meteorológicas\Vento, selecionar a estação desejada e clicar com o botão direito na tabela de Tempo, Intensidade e Direção mostrada na Figura 13.

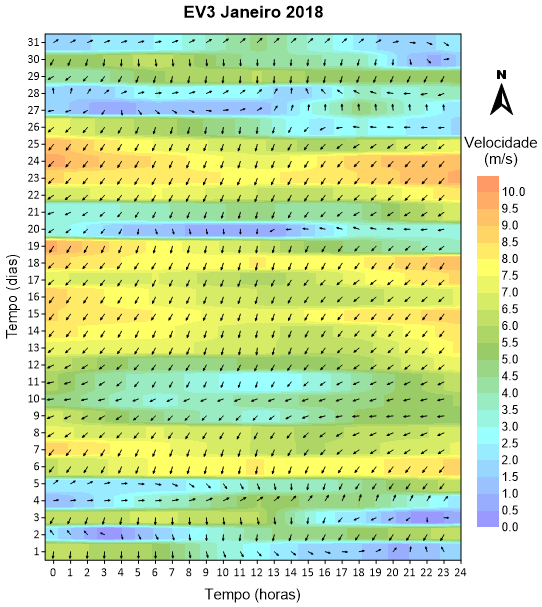

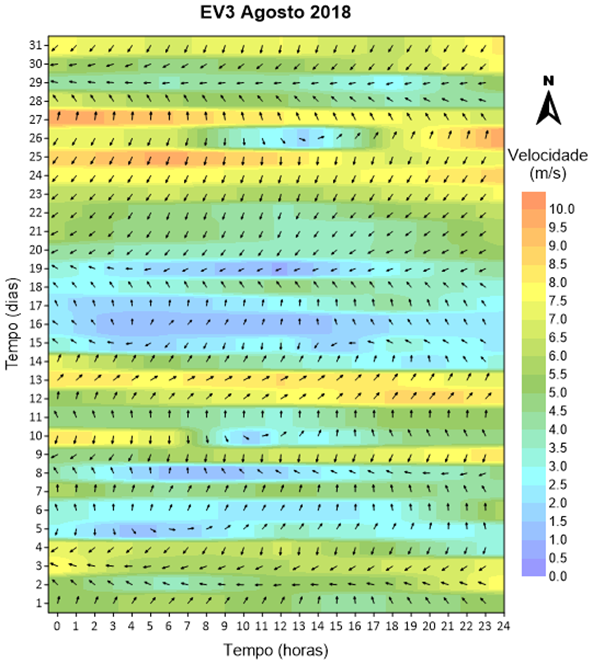

A Figura 15 e Figura 16 ilustram os padrões de ventos obtidos para os meses de janeiro e agosto que foram utilizados para as modelagens deste projeto. Os ventos que predominaram são os do quadrante nordeste com velocidades que podem ser superiores a 10 m/s. Sendo que no mês de agosto é possível observar a passagem de frentes frias, em que ocorre uma inversão na direção do vento, com ventos vindo do quadrante sul.
6.4Estruturas
Estruturas podem ser simuladas em detalhes de modo físico ou ter apenas os seus efeitos inseridos no escoamento. Quando consideradas fisicamente, a própria estrutura estará fora do domínio de modelagem e suas bordas representarão contornos do domínio de modelagem. Por exemplo, se modelado fisicamente, um pilar aparecerá como uma ilha no modelo. Entretanto, tais casos só são realizados para estudos detalhados nas cercanias da estrutura. Em modelagens usuais de corpos de água naturais, os domínios de interesse são grandes demais para se detalhar as cercanias de estruturas. Nestes casos, o interesse está em incluir no escoamento geral os efeitos das estruturas no modelo hidrodinâmico, sem considera-las fisicamente.
Quando estruturas como pilares, blocos, turbinas hidro cinéticas, etc. contidas no campo de escoamento não são representadas fisicamente, têm que ser contabilizadas pelos efeitos de perda de carga que irão causar. No caso do Porto do Açu foram inseridos os efeitos no escoamento causado pelas estruturas da ponte de acesso do T1 e do Píer de Minérios no modelo hidrodinâmico, Figura 17. De acordo com Silva & Barbosa (2018), esta ponte de acesso tem 2,9 km de extensão com largura total de 26,5 m. O trecho da ponte no mar é composto por vigas transversais a cada 18 m. Para cada viga transversal, cinco estacas foram construídas, cada uma com 80 cm de diâmetro e 48 m de altura, Figura 18.
De forma simplificada, as estacas do Píer de Minérios foram consideradas de mesmo diâmetro das estacas da ponte de acesso para o cálculo da área de obstrução do escoamento. Com auxílio das imagens de satélite do Google Earth, foi estimado o número de estruturas associado a cada nó, em relação a sua área de influência. E o coeficiente de arraste das estruturas foi considerado igual a 0.7, cujo valor é usual para estruturas do tipo pilar.
6.5Estações

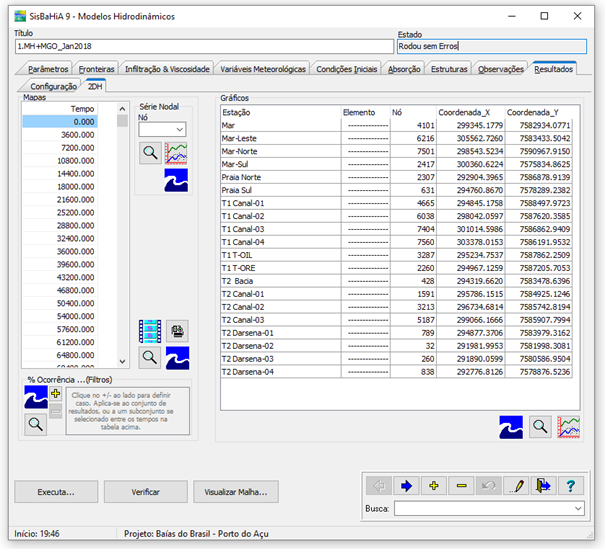

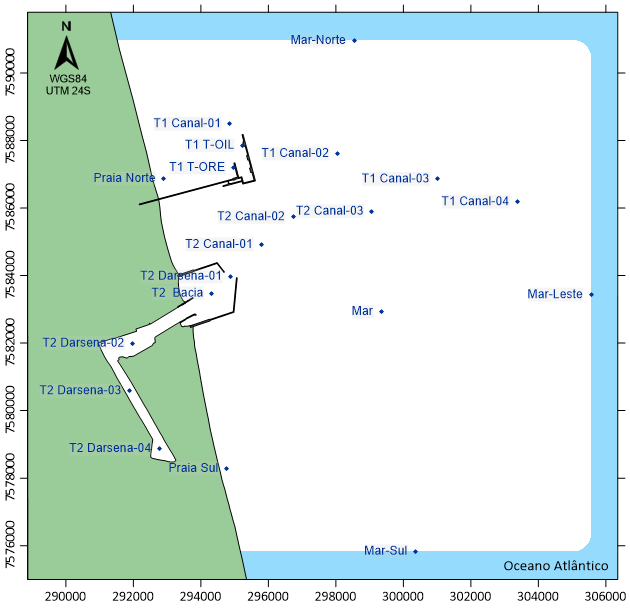

Dentro do domínio de modelagem, escolheram-se algumas estações, onde foram gravados resultados temporais a cada vinte minutos, que estão dispostas na tabela a direita da imagem da Figura 19. Esta tabela indica as coordenadas dos nós em que estão alocadas. Para os resultados temporais das taxas de renovação foram selecionadas sete das vinte estações cuja a localização das mesmas estão distribuídas no mapa da Figura 20.
6.6Calibração
A calibração de modelos de hidrodinâmica ambiental é um processo que segue três passos, para mais detalhes, consulte a Referência Técnica do SisBaHia®:
Calibração geométrica: aferir se a modelagem digital do terreno do domínio de modelagem, garantindo que este represente adequadamente os contornos e batimetrias da região de interesse.
Calibração hidrodinâmica: aferir se os modelos hidrodinâmicos representam adequadamente a variação de níveis de água e correntes na região de interesse, sob diversas condições, sejam elas marés, ventos e vazões. É importante que estas informações sobre as forçantes da circulação hidrodinâmica local estejam corretas.
Calibração de modelos de transporte de escalares: aferir se os modelos de transporte escalares são capazes de representar adequadamente as concentrações de parâmetros de qualidade de água ou vazões sólidas ao longo do tempo. É importante que as informações sobre fontes poluentes e sobre taxas de reação de parâmetros não conservativos, como de coliformes tolerantes, estejam corretas.
Uma boa calibração dos modelos de transportes de escalares depende da calibração do modelo hidrodinâmico, que por sua vez depende da calibração geométrica. O processo de calibração é importante para obter resultados confiáveis a partir de modelagem computacional. Neste trabalho foram realizadas a calibração geométrica com base nas cartas náuticas disponibilizadas pela DHN e a calibração das elevações dos níveis de água descrito no item à seguir.
6.7Calibração das elevações dos níveis de água e correntes
Conforme indicado na seção 6.2.1, para este trabalho foi realizada a calibração de constantes harmônicas da maré astronômica. Esta calibração faz parte da calibração do modelo hidrodinâmico.
O processo de calibração adotou a técnica de problema inverso que, em termos matemáticos para um problema de equações diferenciais parciais, consiste basicamente em definir condições de contorno de modo a obter uma determinada resposta no domínio de interesse. Esta calibração provém do Projeto “PENO-19213 - Investigação de Processo erosivo no litoral do distrito de praia do Açu-RJ, e proposições de ações de restauração”. O procedimento adotado seguiu os seguintes passos:

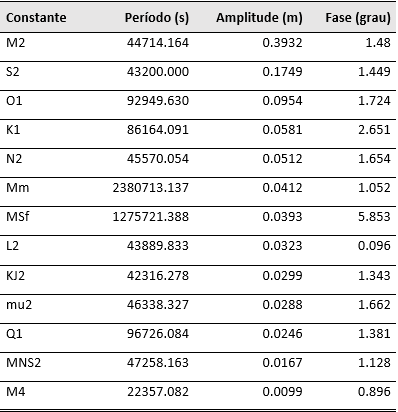

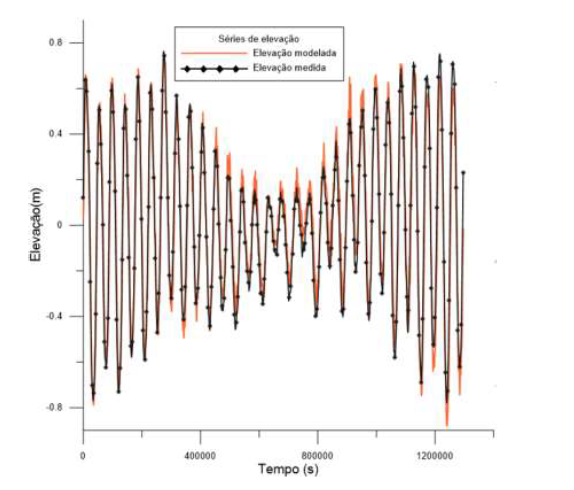

O resultado da calibração de constantes harmônicas realizado para o modelo do Porto do Açu está na Figura 21. Os gráficos mostram uma boa calibração das constantes harmônicas aplicadas na fronteira aberta do modelo. Constata-se a consistência das amplitudes e das fases entre os níveis previstos e modelados para a estação no local.
7Modelo de Geração de Ondas

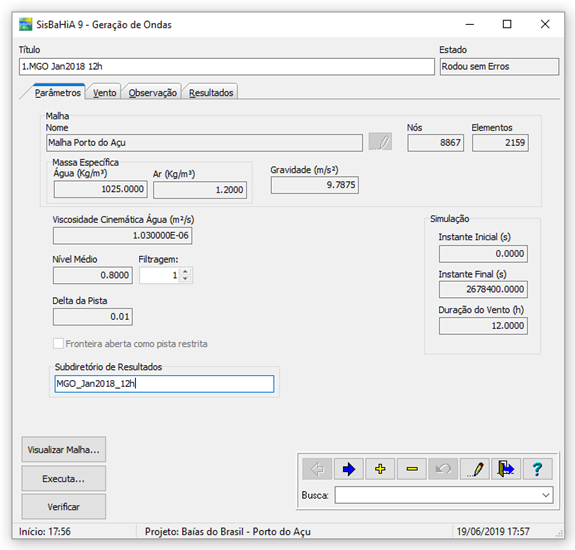

O Modelo de Geração de Ondas do SisBaHiA® calcula a distribuição de alturas de onda e respectivas tensões no fundo variáveis no tempo. Isto é, dado um domínio de modelagem, um registro de vento e especificada a duração ou persistência de vento desejada, o modelo calcula a cada intervalo de tempo especificado o clima de ondas no domínio. A Figura 22 mostra a tela inicial do modelo de geração de ondas do SisBaHiA®.

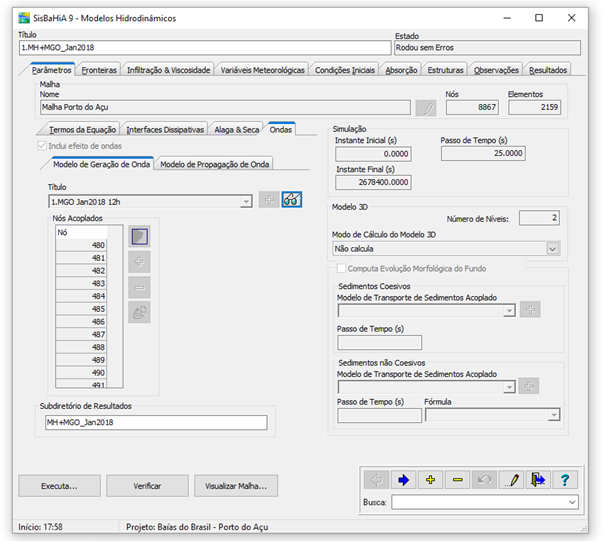

No caso do Porto do Açu, o modelo de geração de ondas foi acoplado ao modelo hidrodinâmico com o objetivo de simular as tensões no fundo geradas por ondas na região dinâmica da praia, onde o transporte de sedimentos é mais significativo. A Figura 23 e Figura 24 mostram, respectivamente, a aba “Ondas – Modelo de Geração de Ondas” do modelo hidrodinâmico para configuração do acoplamento e a janela da malha indicando os nós acoplados.
As ondas de geração local podem ser limitadas pela duração do vento ou pela pista. A pista é definida como uma linha reta na qual a velocidade e duração do vento são razoavelmente constantes. No caso de estudo, a fronteira aberta não restringe a pista, ou seja, as ondas que entram no domínio pela fronteira aberta serão sempre limitadas pela duração do vento. Através da análise dos mapas de vento, foi definida a duração do vento de 12 horas. Observou-se que um vento com aproximadamente mesma intensidade e direção persistia por cerca de 12 horas na região do domínio modelado. A Figura 25 mostra um exemplo de resultado de isolinhas de altura significativa de onda gerada por vento local para todo o domínio de modelagem em um instante de verão. Pode-se observar que o vento predominante nas últimas 12 horas tem direção nordeste, com base na posição da sombra das estruturas.
Maiores explicações sobre a concepção do modelo de Geração de Ondas podem ser encontradas no capítulo 8 da Ref. Técnica do SisBaHiA®, v. ROSMAN (2018).
8Modelo de transporte Euleriano
Os cálculos da taxa de renovação e idade da água foram realizados através do Modelos de Transporte Euleriano do SisBaHiA®. Esse pode ser utilizado para análises gerais de qualidade de água alterada por algum escalar cuja concentração não interfere na hidrodinâmica. O modelo admite ampla variedade de tipos de reações cinéticas entre a substância e a água do meio receptor.
Foram modelados dois cenários para cada uma das análises. Um cenário de verão, calculado a partir da modelagem hidrodinâmica do mês de janeiro de 2018, e outro cenário de inverno, calculado a partir da modelagem hidrodinâmica de agosto de 2018. A imagem da Figura 26, mostra a tela inicial deste modelo com as especificações da modelagem de verão da taxa de renovação de forma representativa.
É válido ressaltar que as águas consideradas “novas” não são necessariamente águas limpas. O modelo em questão não representa a qualidade das águas, pois não foram prescritas quantidades de matéria orgânica ou nutrientes afluentes no sistema, por exemplo. A Figura 26 mostra a condição inicial dada ao Modelo de Transporte Euleriano que representa a taxa de renovação espacial do domínio de modelagem. Foram rodados cenários de verão e inverno durante noventa dias, no qual trinta dias correspondem aos dias de simulação do modelo hidrodinâmico, sendo reproduzidos em ciclo até completar os noventa dias os resultados obtidos no modelo hidrodinâmico.
Ao se rodar o modelo da Taxa de Renovação por um tempo "suficientemente longo" as concentrações tendem a 100% em todo o domínio. Mais explicações sobre a concepção do modelo de Taxa de Renovação podem ser encontradas no capítulo 5 da Ref. Técnica do SisBaHia®, v. ROSMAN (2018).
8.1Taxa de Renovação

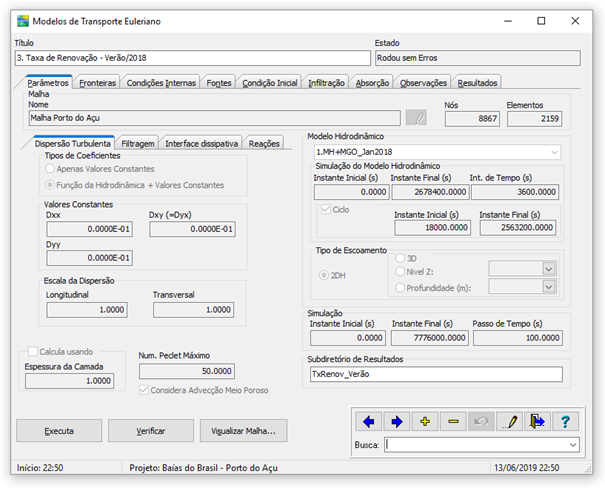

Para preparar o modelo da taxa de renovação marca-se no instante inicial um valor de referência igual a zero para as águas que estão dentro do domínio. A renovação devida ao efeito da maré considera que a água que entra no domínio pela fronteira aberta possui valor de referência igual a cem. A renovação total das águas é calculada a partir da combinação destas duas condições iniciais.
Desta forma, a porcentagem de água renovada no domínio será diretamente proporcional a esta concentração, variando de 0% a 100%, sofrendo apenas advecção e dispersão em todo domínio. Ao longo do tempo de simulação, ocorrem trocas de água com a região exterior ao domínio e processos de mistura. Os valores resultantes destas simulações são interpretados como porcentagem de água nova que entrou na região de interesse.
É válido ressaltar que as águas consideradas “novas” não são necessariamente águas limpas. O modelo em questão não representa a qualidade das águas, pois não foram prescritas quantidades de matéria orgânica ou nutrientes afluentes no sistema, por exemplo. Foram rodados cenários de verão e inverno durante noventa dias, no qual trinta dias correspondem aos dias de simulação do modelo hidrodinâmico, sendo reproduzidos em ciclo até completar os noventa dias os resultados obtidos no modelo hidrodinâmico.
Ao se rodar o modelo da Taxa de Renovação por um tempo "suficientemente longo" as concentrações tendem a 100% em todo o domínio. Mais explicações sobre a concepção do modelo de Taxa de Renovação podem ser encontradas no capítulo 5 da Ref. Técnica do SisBaHia®, v. ROSMAN (2018).
8.2Idade da água
A análise da idade da água permite analisar quanto tempo a água permanece em diferentes setores ao longo do tempo. Este tempo é estimado a partir do decaimento de uma substância passiva marcadora de idade presente na água. Para poder determinar o tempo de decaimento, é obrigatório que a substância marcadora de idade tenha reação cinética de decaimento de primeira ordem, com taxa constante de k > 0, sem outros efeitos de perdas e ganhos de massa.
Para conceituar o cálculo, é considerado um volume de água bem misturado com concentração inicial C0 de tal substância. Sendo a cinética de decaimento de primeira ordem, a variação no tempo da concentração da substância marcadora de idade, C(t), é dada por: dC ⁄ dt = -kC, cuja solução analítica leva a: C(t) = C0 exp(-kt) e, portanto, t = -ln (C ⁄ C0) ⁄ k.
Conhecida a concentração inicial C0 e uma concentração C registrada posteriormente, determina-se diretamente o tempo de decaimento decorrido entre o instante inicial e o instante do registro de C. A diferença entre estes dois instantes define a “Idade da Água” no instante do registro.
Como se trata de um corpo de água natural, com entradas de água nova com C = C0 em diferentes pontos e tempos, bem como saídas de água que já sofreram decaimento e que apresentam concentrações diferentes em diversos pontos e tempos, a concentração é função do tempo e do espaço, C (x,y,t). Consequentemente, a Idade da Água será uma função variando no espaço e no tempo: IA (x,y,t) = ( -ln (C (x,y,t)) / C0) ⁄ k.
Pelo exposto, para preparar o modelo de idade da água marca-se no instante inicial C(x,y,t0) = C0 = 1 em todo o domínio de modelagem. Consequentemente, no início IA = 0, pois o ln (1) = 0 em todos os locais. As novas águas que entram no domínio pelos principais afluentes tem idade zero e, por isso, devem ter concentração de substância marcadora de idade igual a um.
A medida em que as águas iniciais e as águas novas com IA= 0 vão se misturando no domínio de interesse e sendo transportadas, o valor de C vai diminuindo em cada local em função do processo de decaimento. Com isso, o valor de IA torna-se diferente em cada ponto, pois depende da magnitude das correntes e da turbulência no local.
Maiores explicações sobre a concepção do modelo de Idade da Água podem ser encontradas no capítulo 5 da Ref. Técnica do SisBaHiA®, v. ROSMAN (2018).
Modelos de transporte de sedimentos coesivos tratam-se de modelos que computam transporte de sedimentos e taxas de erosão e sedimentação no fundo. Pode funcionar dinamicamente acoplado a um modelo hidrodinâmico, permitindo assim realizar estudos de evolução morfológica do fundo. Como também pode funcionar de modo desacoplado para estimação de vazões sólidas.

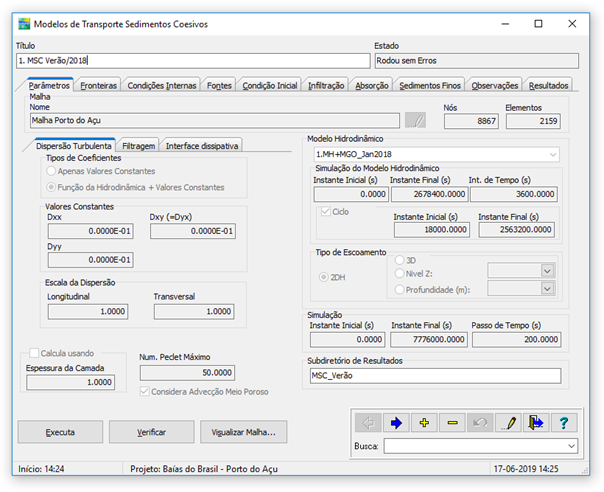

Os cálculos das concentrações de sedimentos coesivos e das alturas de sedimentação (delta h) foram realizados através dos modelos de transporte de sedimentos coesivos do SisBaHiA®, de modo desacoplado ao modelo hidrodinâmico. Esses modelos foram utilizados para representar o transporte de sedimentos coesivos provenientes de vazões fluviais, especialmente da foz do Rio Paraíba do Sul. Tal fenômeno pode ser observado através de imagens de satélites, como ilustrado na Figura 27.
No caso de estudo, o objetivo é analisar as áreas do domínio que são mais propícias a deposição de sedimentos finos, como os canais de navegação, e quantificar a altura sedimentada. Assim como nos modelos de transporte Euleriano, foram modelados dois cenários a partir dos resultados da modelagem hidrodinâmica do mês de janeiro de 2018, e de agosto de 2018. A hidrodinâmica de cada mês foi reproduzida em ciclo para obter um cenário de três meses de verão e outro de três meses de inverno. A imagem da Figura 28 mostra a tela inicial deste modelo com as especificações da modelagem de verão de forma representativa.
Devido à ausência de dados medidos de vazões sólidas, foram considerados como condição de contorno na fronteira aberta valores hipotéticos baseados em concentrações usuais, de modo a exemplificar o uso do modelo de transporte de sedimentos coesivos. Nas laterais da fronteira aberta, porção norte e sul, foram distribuídas concentrações nos nós de acordo com a curva hipotética de concentração mostrada na Figura 29, sendo igual a 100 mg/l próximo a praia e decaindo exponencialmente para o valor de 20 mg/l, e assim permanecendo constante até o limite de fora da fronteira aberta. Na porção leste da fronteira aberta foi fornecido o valor de 20 mg/l para todos os nós. Já a condição inicial foi obtida do resultado após simulação de 31 dias para cada cenário, que por sua vez considerou o valor inicial de 20mg/l para todo o domínio. Assim, o transporte de sedimentos é calculado a partir da combinação destas duas condições e a hidrodinâmica das ondas e correntes.
Maiores explicações sobre a concepção do modelo de transporte de sedimentos coesivos podem ser encontradas no capítulo 5 da Ref. Técnica do SisBaHiA®, v. ROSMAN (2018).
9Resultados
Abaixo estão dispostos os resultados obtidos inicialmente pela modelagem hidrodinâmica acoplada com geração de ondas, posteriormente os da taxa de renovação e idade da água e por fim os de transporte de sedimentos coesivos.
9.1Hidrodinâmico acoplado com efeitos de ondas locais

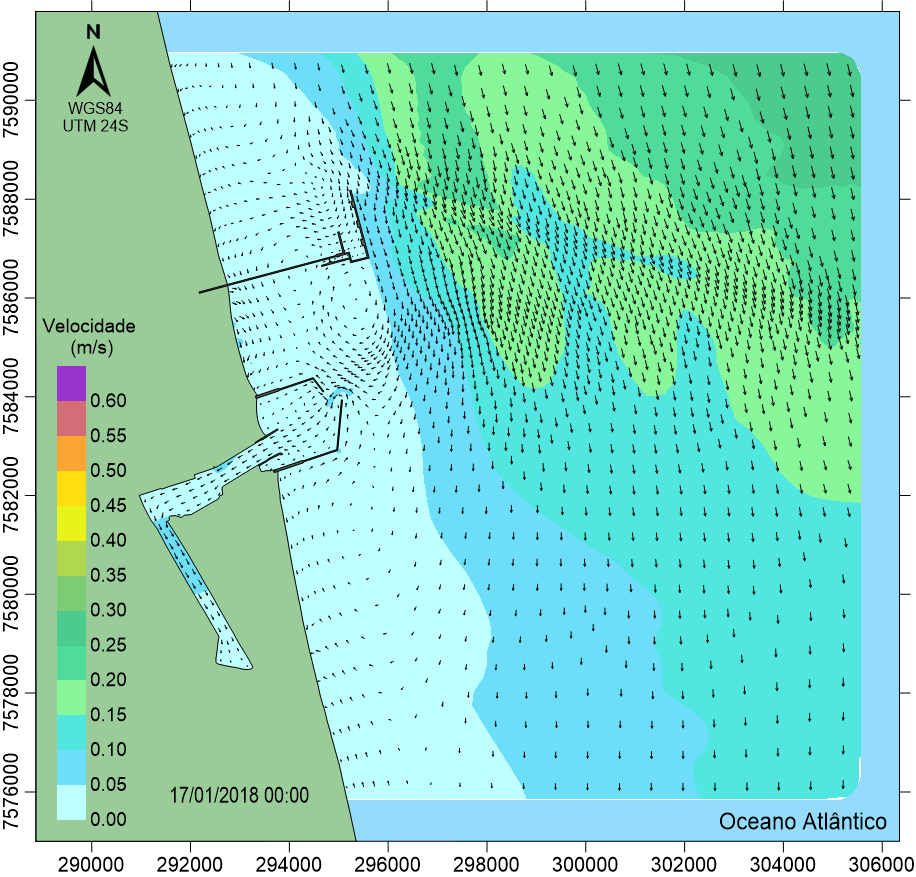

>A seguir, mostram-se os resultados através de animações que representam as velocidades de correntes obtidos nas modelagens hidrodinâmicas para os meses de janeiro, Figura 30, e agosto, Figura 31, de 2018. As isolinhas das animações representam o módulo da velocidade, e os vetores as correntes, onde as setas indicam o sentido das correntes e o tamanho a intensidade das mesmas.
As animações mostram um dia corrido de resultados horários para dias onde houveram correntes mais intensas. De modo geral, é possível observar que a direção das correntes na parte externa do porto possui forte relação com o vento local, independente do movimento de enchente e vazante das marés. É possível notar que em um dia de janeiro houve um predomínio de correntes no sentido N-S, enquanto que em um dia de agosto o sentido das correntes invertem para o sentido S-N, em função da maior ocorrência de frente frias durante os meses de inverno. Enquanto que o efeito da maré se manifesta dentro da região interna do porto. Como esperado, a circulação dentro dessa região é bem menos intensa que na região externa do porto.
9.1.1Ocorrência de tensões no fundo
De forma a conseguir mapear as regiões com potencial a apresentar deposição de sedimentos, foram calculados espacialmente o percentual de ocorrência das tensões hidrodinâmicas no fundo maiores que as tensões críticas de deposição. Só haverá deposição de sedimentos se a tensão gerada pelo escoamento for menor do que a tensão crítica de deposição (0,12 N/m2). Tal parâmetro foi considerado no modelo de transporte de sedimentos coesivos, descrito na seção 9 deste relatório.

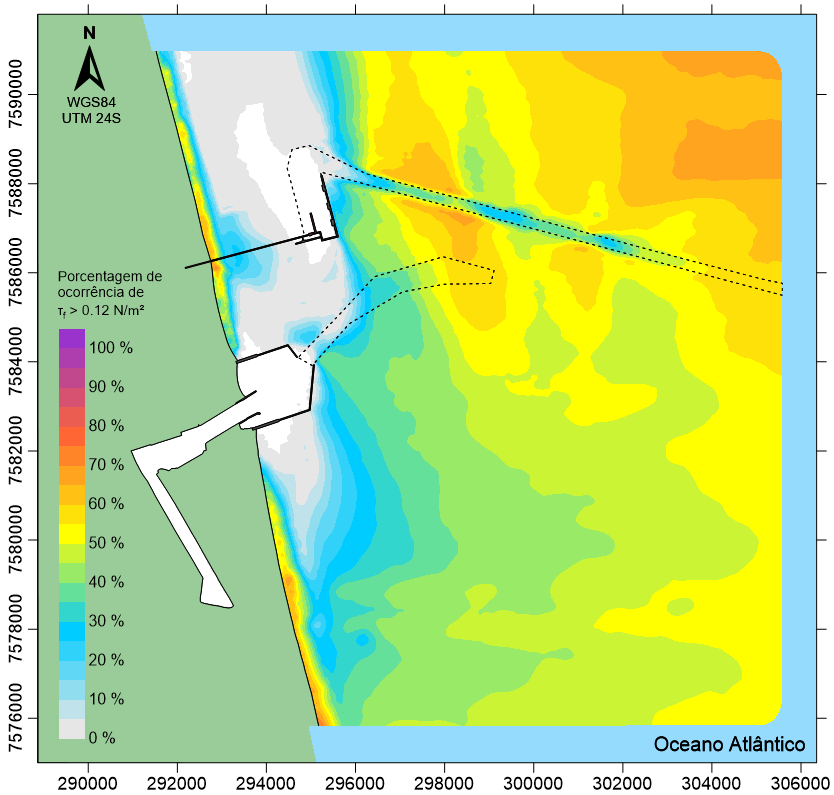

A Figura 32 apresenta tais mapas de ocorrência para o cenário de janeiro de 2018 (esquerda) e de agosto de 2018 (direita). As regiões com maior probabilidade de haver deposição de sedimento estão na porção norte do domínio, próximo a praia, e nas sombras das estruturas portuárias, onde apresentam as menores porcentagens de ocorrência de tensão maior do que 0,12 N/ m2. Também é possível observar na Figura 32 o aumento da porcentagem de ocorrência de tensões maiores do que 0,12 N/ m2 na região da praia dentro da zona de arrebentação, devido à ação das ondas locais.
9.2Taxa de Renovação

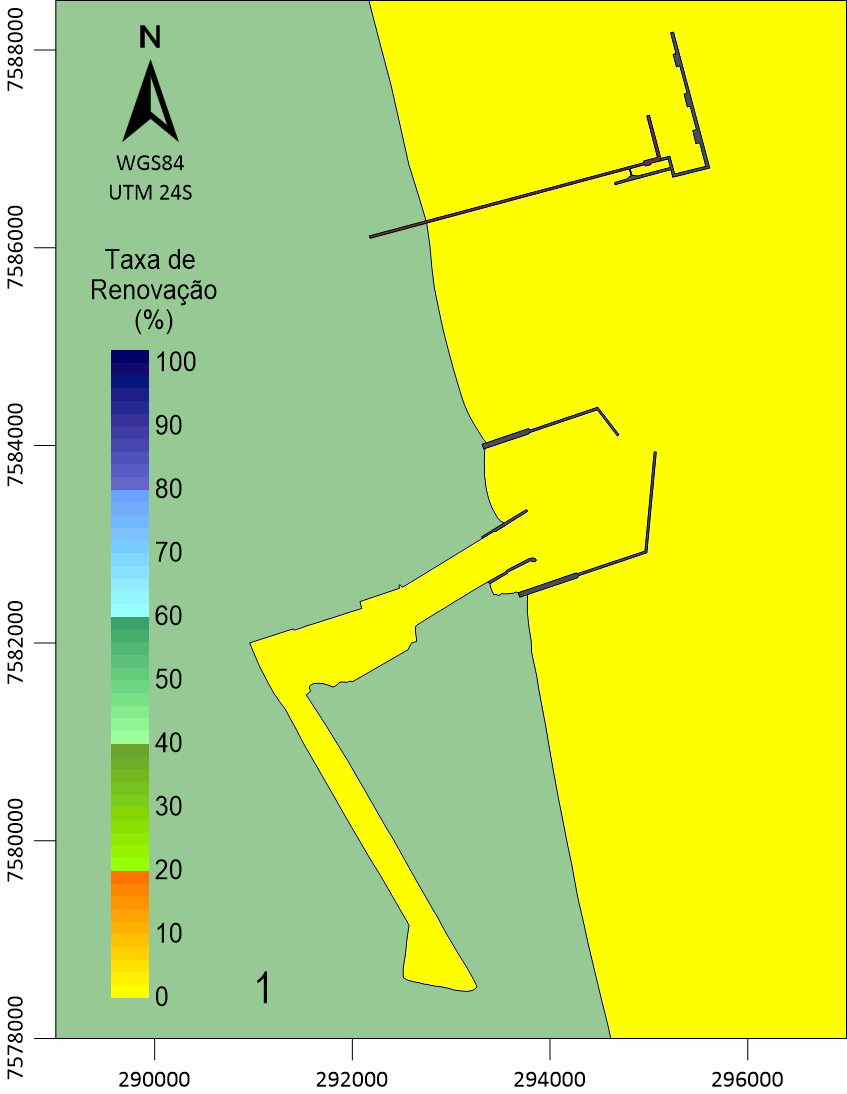

Os resultados da taxa de renovação das águas serão apresentados em forma de animação das isolinhas de renovação para cada dia de simulação para os cenários de verão (Figura 33) e de inverno ( Figura 34 ), com detalhe para a região interna do T2 e das estruturas do T1.
É possível observar em ambos os cenários, que o efeito das estruturas de quebra-mar do T1 influenciam na renovação das águas, levando até quase uma semana para as águas serem totalmente renovadas na região de sombra. Já na região interna do T2, as águas não se renovam totalmente mesmo após 90 dias de simulação (como pode ser visto na ,Figura 35) e apresentam os menores percentuais de renovação a medida que a região é mais afastada da entrada do T2. Isto pode ser explicado pela influência da entrada e saída cíclica de águas devido a maré.
Comparando o instante final de ambas modelagens sazonais na Figura 35, é possível notar que as águas da região interna do T2 estão mais renovadas na região próxima a entrada do canal devido a influência das águas do mar que entram a cada ciclo de maré.

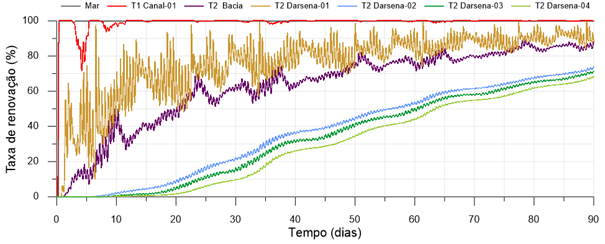

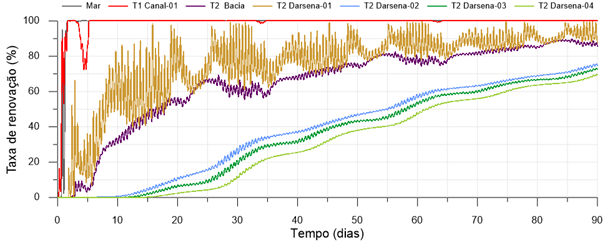

Nos gráficos da Figura 36 e Figura 37 estão plotadas as séries temporais da taxa de renovação de verão, acima, e inverno, abaixo, para as estações definidas na Figura 20. Para a estação da região abrigada do T1, a renovação se deu de forma rápida, levando cerca de 6 dias, no verão, para renovarem totalmente, enquanto que no inverno houve uma pequena flutuação da taxa de renovação até 12,5 dias após o início da simulação.
Já para as estações localizadas na região interna do T2, a renovação foi mais gradual ao longo do tempo, com exceção da estação “T2 Darsena-01” que fica localizada bem na entrada dessa região. Para ambos cenários a menor percentagem de renovação entre as estações foi na região mais interna, estação “T2 Darsena-04”, com aproximadamente 70% de taxa de renovação após 90 dias de simulação.
9.3Idade da Água
As animações a seguir mostram os resultados espaciais em isolinhas que representam a idade da água em todo domínio de modelagem. A medida que o tempo de simulação decorre, as águas dentro do domínio vão ficando mais velhas e misturando-se com as águas novas afluentes. Desta forma, as águas que mais se renovam ficam menos velhas, enquanto que as águas que menos se renovam envelhecem a medida que o tempo de simulação avança.

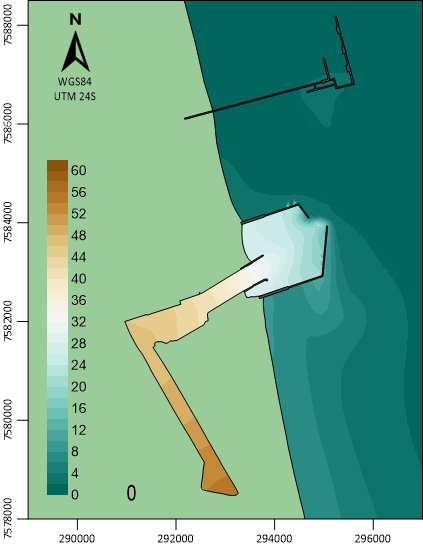

Na Figura 38 e Figura 39 se apresentam as animações referentes a 25h, um ciclo completo de maré do último dia de modelagem, para o caso de verão e inverno. Assim como pôde ser notado no modelo de taxa de renovação, as águas da região mais interna do T2 são as menos renovadas e, portanto, as mais velhas. Esta região não tem muita influência das águas provenientes da região externa.
Os mapas representados na Figura 40 para o instante final desta análise, também evidenciam que na região mais interna do T2, para ambos os cenários, as águas nessa região são as mais velhas.
Nos gráficos da Figura 41 e da Figura 42 estão plotadas as séries temporais de idade média da água (em dias) para os cenários de verão, acima, e de inverno, abaixo, para as mesmas estações analisadas na análise de taxa de renovação. Pode-se perceber que as estações na região externa do porto atingem um estado de equilíbrio, com a idade da água variando devido a maré e correntes de vento em torno de um valor médio. Já nas estações da região interna, as águas continuam envelhecendo mesmo após 90 dias de simulação.
As análises de taxa de renovação e idade da água permitem realizar estimativas bastante detalhadas em cada região do Porto do Açu. De acordo com estes dois resultados podemos inferir que regiões com menor renovação das águas e consequente idade média da água elevada, são regiões onde as reações cinéticas são muito importantes e podem envolver processos de eutrofização. Estas características fazem com que as análises de taxa de renovação e idade da água sejam interessantes para análises de qualidade de água.
9.4Transporte de sedimentos coesivos

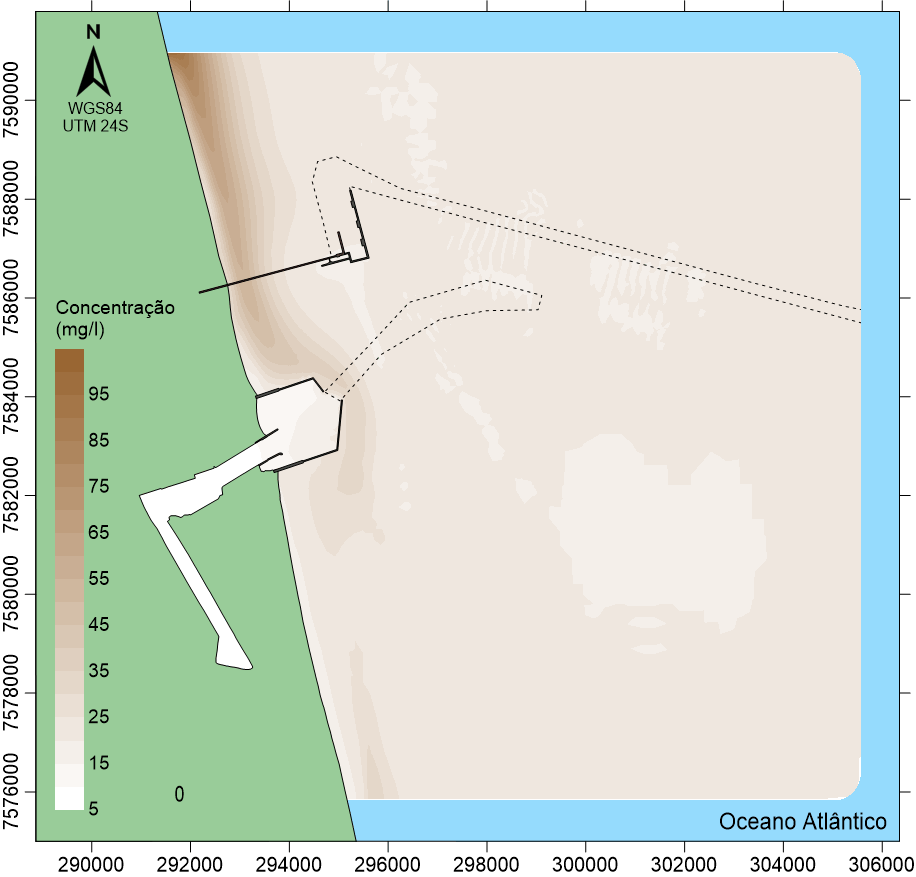

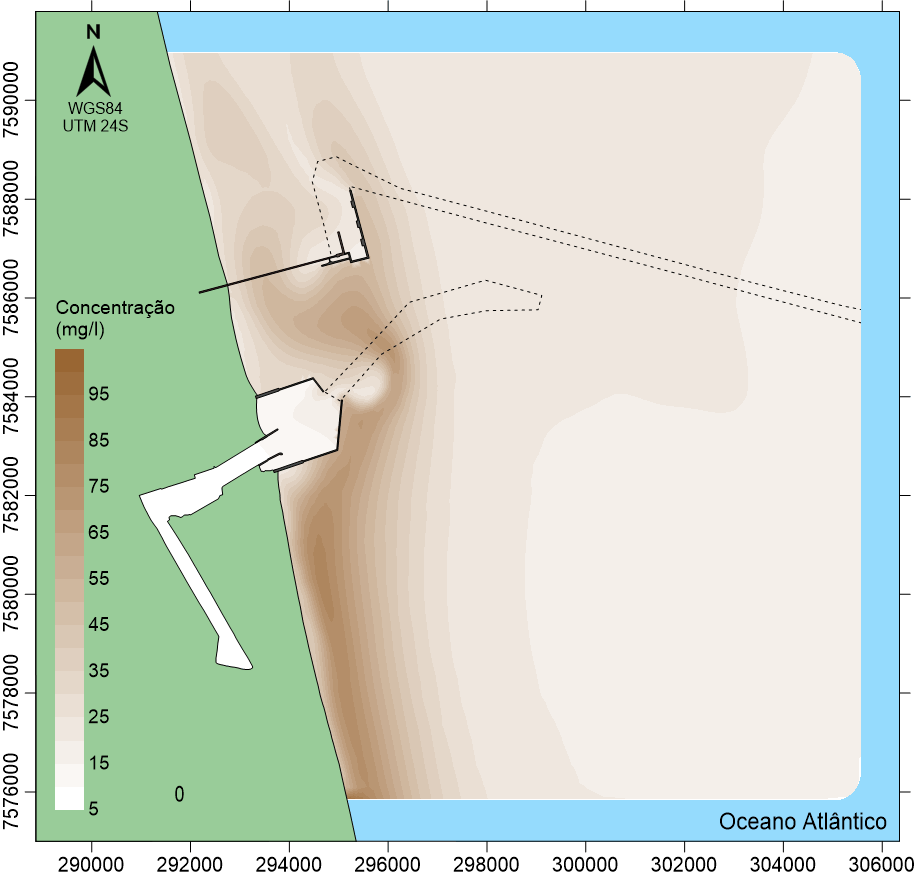

Nas animações da Figura 43 e da Figura 44 são apresentados os resultados espaciais em isolinhas que representam a concentração de sedimentos coesivos no domínio a cada 6 horas para três dias representativos dos cenários de verão e de inverno. É possível observar nos dois cenários que o transporte dos sedimentos coesivos na parte externa do porto é influenciado pelo padrão de ventos, como por exemplo, a ocorrência de frentes frias de sul durante o cenário de inverno.
Para realizar estimativas da altura de sedimentação, podem ser utilizados os resultados de delta h. Os mapas representados na Figura 45 indicam os valores de delta h para o instante final, após 90 dias de simulação, para o cenário de verão (esquerda) e de inverno (direita). Os mapas evidenciam que na porção norte do litoral e nas sombras dos molhes do T2 ocorrem os maiores valores de sedimentação. Além disso, é possível também observar a ocorrência de sedimentação na região da bacia de evolução do T1 e na entrada do canal de acesso do T2, mas vale ressaltar que estes valores são relativamente baixos.
10Referências
ABBOTT, M., & BASCO, D. (1989). Computational fluid dynamics. An introduction for engineers. Logman Scientific and Technical.
Rosman, P. (2016). Investigação de processo erosivo no litoral do distrito de Praia do Açu – RJ, e proposições de ações de restauração. R4 – Relatório de Diagnóstico com Modelagem Hidro Sedimentológica. Rio de Janeiro: Fundação Coppetec – COPPE/UFRJ.
Rosman, P. (2018). Referência Técnica do SisBaHiA - Sistema Base de Hidrodinâmica Ambiental. Engenharia Costeira e Oceanográfica. COPPE/UFRJ., Rio de Janeiro. Fonte: http://www.sisbahia.coppe.ufrj.br/SisBAHIA_RefTec_V9c_.pdf
Silva, A. &. (2018). Projeto estrutural e de fundações do Terminal Offshore de Minérios do T1 do Complexo Portuário do Açu. Congresso Brasileiro de Pontes e Estruturas, X. Rio de Janeiro.
10.1Outros trabalhos
Em www.sisbahia.coppe.ufrj.br, nos itens “Aplicações – Projetos” e “ Pesquisas – Teses”, veja referências de outros trabalhos de modelagem feitos com o SisBaHiA®.
11Reconhecimento
Os seguintes técnicos participaram do desenvolvimento deste trabalho:
